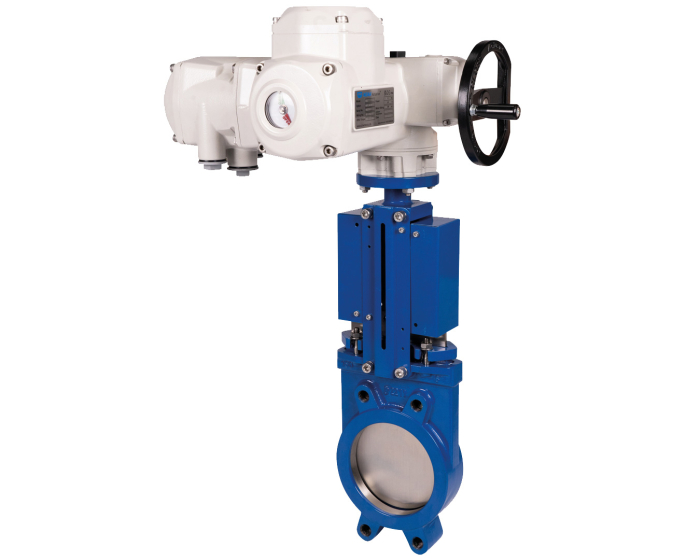

La vanne à guillotine S-GATE 170 équipée du servomoteur NOAH MS est destinée au sectionnement automatique des conduits de fluides chargés tels que les boues et les pulvérulents. Les domaines d'application de prédilection de cette vanne sont le traitement des eaux, l'industrie papetière, l'industrie cimentière, le transfert de pulvérulents et l'industrie agro-alimentaire.
Le servomoteur électrique NOAH MS permet le contrôle à distance de la vanne. L'ensemble peut être installé en extérieur grâce à son indice de protection IP68. Le MS est un servomoteur robuste qui possède une commande manuelle débrayable de secours, un limiteur de couple, 4 contacts de fin de course et une résistance anti-condensation intégrée. Le mouvement de la pelle est protégé par des capots latéraux de protection.
Plus d’information
| Option Certificat matière 3.1 | Oui |
|---|---|
| DN | 50 |
| Ecartement / Face to Face (mm) | 40.0 |
| Matière de la pelle | Inox 304 |
| Matière corps | Fonte GL |
| Raccordement tuyauterie | Wafer PN10 |
| Service | TOR |
| Sièges | NBR |
| Temps de manœuvre (s) | 17.0 |
| TS max (°C) | 90 |
| TS min (°C) | -10 |
| Durée de garantie | 1 an |
| CE | Cat. I |
| Raccordement électrique | par PE |
S-170 - Vanne guillotine fonte/NBR avec servomoteur électrique MS NOAH
Vanne à guillotine conçue avec corps en fonte, pelle inox 304 et étanchéité NBR. TS : -10°C / +90°C. PS : 10 bar jusqu'au DN 200. Montage entre brides PN 10. Servomoteur électrique multi-tour NOAH type MS, fonctionnement TOR. IP68.
