main product photo
Documentation
Fiche technique 702 MD RTS 3 pièces acier + actionneur RE/RES pdf - 3.8 mo
Data sheet 702 valve with AP-RE / RES pneumatic actuator pdf - 3.8 mo
Composition
Pièces détachées
Details

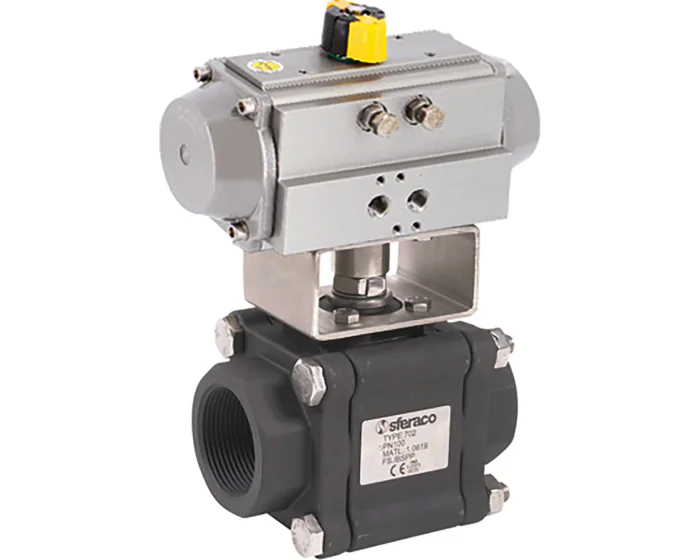

Le robinet à tournant sphérique 3 pièces à tirants noyés type 702 avec actionneur pneumatique Alphair est destiné à l'ouverture / fermeture automatique des conduites de fluides industriels non chargés jusqu'à une pression de 100 bar. Conçu avec corps en acier carbone 1.0619, sphère inox, sièges PTFE chargé carbone et double étanchéité corps et axe, ce robinet est à passage intégral. Il possède un dispositif antistatique et une sécurité feu permettant son utilisation dans les industries du pétrole et du gaz. Ce produit est homologué CE, ATEX et sécurité feu. La platine ISO 5211 permet le montage simple de l'actionneur. La motorisation pneumatique est disponible en double et simple effet et est dimensionnée pour une alimentation en air de 6 bar.


Plus d’information
Plus d’information
Option Certificat matière 3.1 Oui
Attestation de conformité sanitaire: ACS Non
Delta P maxi (bar) 10
Ecartement / Face to Face (mm) 64.8
Matière corps Acier A216 WCB (1.0619)
Mode de protection EEx c
Passage Intégral
Sièges PTFE-Carbone
Température de surface TX
TS max (°C) 220
TS min (°C) -20
Durée de garantie 1 an
CE Cat. III

702 - Robinet boisseau 3 pièces acier PN100 et actionneur pneumatique

IR-3-3
Le robinet à tournant sphérique 3 pièces 702 a un corps en acier 1.0619, une sphère en inox 1.4408 et des sièges en PTFE/carbone. Il est motorisé avec un actionneur pneumatique Alphair. PS : 100 bar, TS : 220°C. Sécurité feu API 607.
Description détaillée
Configurer vos produits
Voir toutes les configurations
Réf.
CONF271540017006R
(Prix indicatif) 265,00 € 318,00 €
Disponible selon configuration
Ajouter aux favoris

Toutes les configurations

Produit Référence P.U HT Disponibilité
Produit
702 - Robinet boisseau acier 1/4'' actionneur pneumatique RE51 DE
Produit
VS ACIER 702 1/4''+RE SR51SE
Produit
VS ACIER 702 3/8'' + RE51 DE
Produit
VS ACIER 702 3/8''+RE SR51SE
Produit
VS ACIER 702 1/2'' + RE51 DE
Produit
VS ACIER 702 1/2'' +RE SR64SE
Produit
VS ACIER 702 3/4'' + RE51 DE
Produit
VS ACIER 702 3/4'' +RE SR64SE
Produit
VS ACIER 702 1'' + RE51 DE
Produit
VS ACIER 702 1'' +RE SR76 SE
Produit
VS ACIER 702 1''1/4 + RE64 DE
Produit
VS ACIER 702 1''1/4 +RE SR76 SE
Produit
VS ACIER 702 1''1/2 + RE64 DE
Produit
VS ACIER 702 1''1/2 +RESR86 SE
Produit
VS ACIER 702 2'' + RE76 DE
Produit
VS ACIER 702 2'' +RE SR101SE
Produit
VS ACIER 702 BW DN8 + RE51 DE
Produit
VS ACIER 702 BW DN8+RE SR51SE
Produit
VS ACIER 702 BW DN10 + RE51 DE
Produit
VS ACIER 702 BW DN10+RE SR51SE
Produit
VS ACIER 702 BW DN15 + RE51 DE
Produit
VS ACIER 702 BW DN15 + APS 63
Produit
VS ACIER 702 BW DN20 + RE51 DE
Produit
VS ACIER 702 BW DN20 +RE SR64SE
Produit
VS ACIER 702 BW DN25 + RE51 DE
Produit
VS ACIER 702 BW DN25 +RE SR76 SE
Produit
VS ACIER 702 BW DN32 + RE64 DE
Produit
VS ACIER 702 BW DN32 +RE SR76 SE
Produit
VS ACIER 702 BW DN40 + RE64 DE
Produit
VS ACIER 702 BW DN40 +RESR86 SE
Produit
VS ACIER 702 BW DN50 + RE76 DE
Produit
VS ACIER 702 BW DN50 + RE86 DE
Produit
VS ACIER 702 BW DN50 +RE SR101SE
Produit
VS ACIER 702 SW DN8 + RE51 DE
Produit
VS ACIER 702 SW DN8+RE SR51SE
Produit
VS ACIER 702 BW DN10 + RE51 DE
Produit
VS ACIER 702 SW DN10+RE SR51SE
Produit
VS ACIER 702 SW DN15 + RE51 DE
Produit
VS ACIER 702 SW DN20 + RE51 DE
Produit
VS ACIER 702 SW DN20 +RE SR64SE
Produit
VS ACIER 702 SW DN25 + RE51 DE
Produit
VS ACIER 702 SW DN25 +RE SR76 SE
Produit
VS ACIER 702 SW DN32 + RE64 DE
Produit
VS ACIER 702 SW DN32 +RE SR76 SE
Produit
VS ACIER 702 SW DN40 + RE64 DE
Produit
VS ACIER 702 SW DN40 +RESR86 SE
Produit
VS ACIER 702 SW DN50 + RE76 DE
Produit
VS ACIER 702 SW DN50 +RE SR101SE
Produit
VS ACIER 702 NPT 1/4'' + RE51 DE
Produit
VS ACIER 702 NPT 1/4''+RE SR51SE
Produit
VS ACIER 702 NPT 3/8'' + RE51 DE
Produit
VS ACIER 702 NPT 3/8''+RE SR51SE
Produit
VS ACIER 702 NPT 1/2'' + RE51 DE
Produit
VS ACIER 702 NPT 1/2'' +RE SR64SE
Produit
VS INOX 702 NPT 3/4'' + RE51 DE
Produit
VS INOX 702 NPT 3/4'' +RE SR64SE
Produit
VS ACIER 702 NPT 1'' + RE51 DE
Produit
VS INOX 702 NPT 1'' +RE SR76 SE
Produit
VS ACIER 702 NPT 1''1/4 + RE64 DE
Produit
VS ACIER 702 NPT 1''1/4 +RE SR76 SE
Produit
VS ACIER 702 NPT 1''1/2 + RE64 DE
Produit
VS ACIER 702 NPT 1''1/2 +RESR86 SE
Produit
VS ACIER 702 NPT 2'' + RE76 DE
Produit
VS ACIER 702 NPT 2'' +RE SR101SE

64 article(s)
